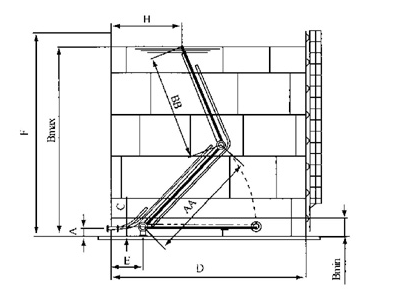

罐下密闭采样器结构图是由折叠式支撑管、主支撑、辅助支撑、罐外接管、采样管球阀、针阀、回油管球阀、采样管、回油管、金属软管、手摇式手动泵等组成，一般由浮顶或由浮顶提供浮力。特点：支撑管及上采样管分为两段，占用罐内空间小。

罐下密闭采样器结构图特点是指用于采集油品试样的罐下采样设施，包括设在罐内的采样管和附件及罐外部分（包括连接管道、泵和阀门等）。此种采样器是为了满足油品采样不上罐顶而产生的“自动”或“半自动”的设施。罐下采样器主要由上采样管、中采样管、下采样管、浮筒浮球）、柔性接管、手动泵、球代、固定架、铺助支撑。

罐下密闭采样器结构优点是1、适用于汽油、煤油、柴油、喷气燃料、石脑油和苯类等轻质液体石油产品油罐的油品采样。

　　 2、对罐内油品的三个不同高度点进行采样，采样点分别于液位的六分之五，二分之一，六分之一（或距罐底250mm）外。

　　 3、主体结构多为三根采样管及一根支撑管（支撑管也可是浮动出液装置的浮管等）。

　　 4、采用该种罐下采样器的实际采样点误差与设计误差不超过5%。

　　 5、采样爱惜通径多不大于20mm。

　　 6、节省采样时间，提高了工作效率。

　　 使用此罐下采样器，可减少静电效应的危险
