密闭采样器结构图

作者:Admin 日期:2022-03-26 点击:321
一键分享

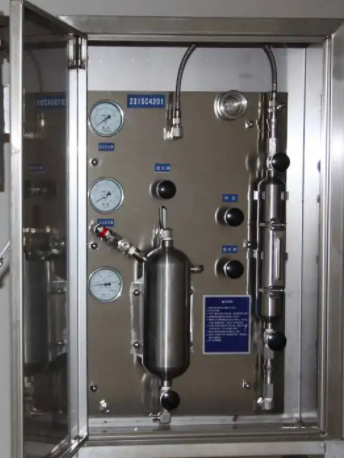

密闭采样器结构图是由箱体、采样钢瓶、快速接头、压力表、阀门、密封件及法兰组成,由于采样瓶与工艺管线之间采用快速接头连接,操作简单,迅速方便。采用防护面板,即使出现轻微的渗漏,不会直接与人体接触,更换配件也方便,采用多路采样阀彻底消灭了流体流动的死区,避免了采样前的残液的排放,保准了样品的新鲜。

  1、采样前关闭所有进出口阀门,装上采样瓶。

  2、打开K1、K2、K3阀门及钢瓶两端阀门,对管线和钢瓶进行循环处理,置换残液。

  3、关闭K3阀门,待压力表指示稳定后(样品充满管线),先关闭钢瓶出口阀门,而后关闭采样钢瓶入口阀门及K1阀门,打开K3、 K2阀门至压力表无压力显示,关闭K2、K3阀门,摘取钢瓶。

     4、采样温度: 0~450℃

   5、设计压力:0.25~10.0MPa

  6、采样量:250ml或500ml

密闭采样器结构图
