手摇式在线采样器的结构主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管、密封组件及联接法兰组成。由于柱塞贯穿于阀体及联接法兰中，保证了每次采样时不排残液(气)，也消除了凝堵的因素。

    液体手摇式在线式采样器A的适用范围：本采样器适用于各种粘度、无强腐蚀性的液体介质的采样。使用温度：-20～200℃，工作压力：0～6.4Mpa使用方法：(1)将贮样瓶瓶口对准采样器的出液管口：(2)逆时针方向，慢慢旋转采样器手柄至液口流出介质为止 (3)等样品采足后，立即顺时针方向旋转采样器手柄至丝杠全部旋入为止。

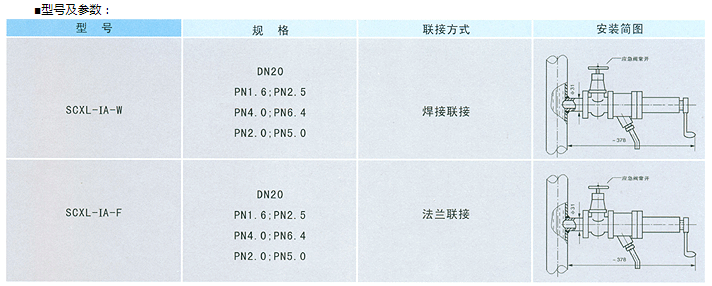

                                                                                  液体手摇式在线采样器A选型

液体手摇式在线式采样器B适用于各种粘度、无腐蚀性的液体介质的采样。也可用作易凝堵部位的排空阀、检查阀等。使用温度：-20～425℃，工作压力：0～6.4Mpa使用方法：(1)将贮样瓶口对准采样器的出液管口。(2)逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止。(3)待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。

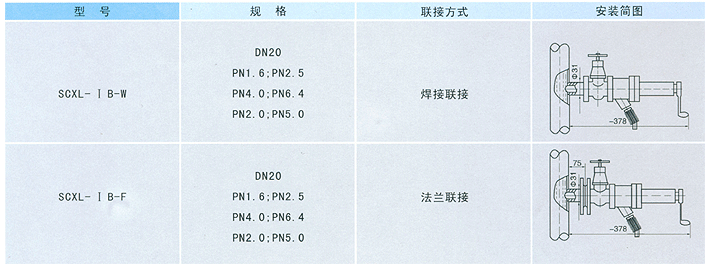

                                                                          液体手摇式在线采样器B选型

液体手摇式在线采样器C适用于各种粘度、强腐蚀性的高温、易燃液体介质的采样。使用温度：-20～425℃，工作压力：0～6.4Mpa使用方法：(1)先将采样器出液口处的冷却器接入冷却液；(2)将贮样瓶口对准采样器的出液管口；(3)逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止；(4)待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。

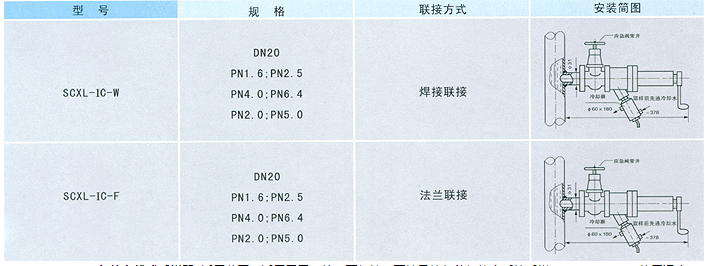

                                                                          液体手摇式在线采样器C选型表

气体手摇式在线采样器适用于无颗粒、不凝结、不结晶的各种气体介质的采样。使用温度：-20—425℃，工作压力：0-6.4Mpa使用方法：(1)先将贮气袋的采气接管插入采样器的采气接头中  (2)按逆时针方向慢慢旋转采样器手柄至介质进入贮气袋中，样品采足后，立即顺时针方向旋转采样器至丝杠全部旋入为止。 (3)密封后贮气袋进气管后，再将采取接头上的锁紧套往上移动，采取气接管即自动与采气接头脱开。
