一、简介

在纸浆漂白的氯化段，浆与氯气的均匀混合是提高氯化质量的关键。国内纸厂早期普遍使用混合泵、喷射式、涡轮搅拌式等功能型浆氯混合器，

由于污染严重，且混合效果不理想。而浆氯静态混合器具有混合效果好、无污染、流程简单、能耗小、安装维修方便等优点，故而近年来出现浆

氯混合器由功能型向静态型的转化。

二、结构与原理

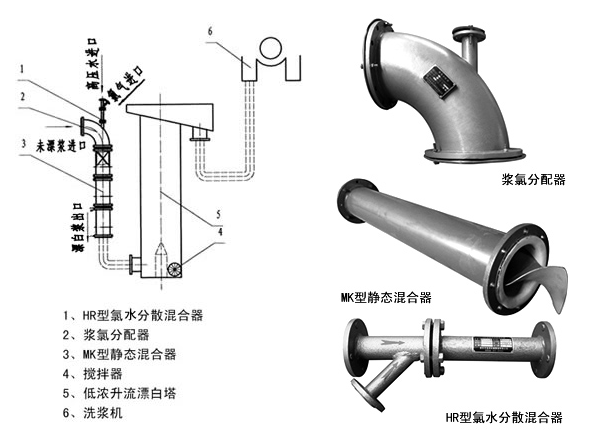

我公司设计制造的XGH系列浆氯静态混合器由HR型氯水分散混合器①浆氯分配器②和MK型静态混合器③三部件组成。它综合运用喷射器技术

和静态混合器技术，其性能可靠，使用寿命长，混合效果好，达到国内外同类产品的技术水平，并已在国内众多纸厂得到广泛使用。

HR型氯水分散混合器①是采用喷射器技术的小型设备，喷射水流的冲击将负压吸入的氯气粉碎分散成微细气泡，然后混合溶解于水中，生成

基本均质的氯水混合物，再通过浆氯分配器②的中和，与浆料一起进入MK型静态混合器③进入快速混合。

MK型静态混合器③是一种管式装置，主要由固定在管内的若干螺旋板式混合内件和外部壳体两部分组成，使进入管体的二股或多股流体产生

切割、剪切、旋转和重新组合，达到流体之间良好分散和充分混合的目的，除了用于纸浆漂白中的浆氯混合外，亦可用作纸浆的稀释和不同浆种

的配比混合。（详见MK型静态混合器说明书）。

由于氯化反应速度快，如选用设备不当，则会出现混合时间过长、混合强度过低而导致局部过漂的现象。另外，由于氯化系统（氯一水 一浆）是

非均匀的，所以在氯化过程中，浆、氯水充分和有效的混合是非常重要的。如果不能均匀混合，浆料和氯气就不能均匀的相互接触，必然产生

氯化不均的现象；残氯过多，也会增加腐蚀和对空气的污染。由于XGH系列浆氯系列静态混合器完全解决了浆、氯气、水充分混合的问题，所

以是纸厂氯化产生高质量匀质浆的最佳混合设备选择。

安装与使用

浆氯静态混合器安装的位置和如何配管关系到降低氯耗和氯化的效果。一般把浆氯静态混合器安装在6-12m高的楼层上，使经过混合器的浆料尽快的进入升流式的氯化塔底部，即浆氯混合器与氯化塔之间的连续管道以短为好，以便使浆料在氯化塔内迅速得到充分的混合。

静态浆氯混合器所有组成部件均采用法兰连接，法兰标准一般采用JB/T81-94,亦可根据用户需要定配。
