星形给料机又称旋转阀,卸灰阀,回转阀,旋转供料器,叶轮给料机,锁气器,旋转加料器,旋转下料器,回转下料器,回转下料阀,星形加料器,关风器,关风机,关风阀,闭风机(器),

现价:0.00
当前销售数量:0
折扣:0
数量:

库存 0

  • 详情
  • 特别推荐
  • 特别提示
  • 评价

星形给料机又称旋转阀,卸灰阀,回转阀,旋转供料器,叶轮给料机,锁气器,旋转加料器,旋转下料器,回转下料器,回转下料阀,星形加料器,关风器,关风机,关风阀,闭风机(器),旋转给料器,旋转给料阀,叶轮给料机,叶轮给料器,输送阀,锁气排料阀,星型卸料器,星型下料器,星型下料阀,星型卸料阀,星型给料器,星型给料机,星形卸料器,星形卸料阀,锁风阀,锁风排料器,锁风给料器,锁风机,锁风,回转阀,输送阀,气锁阀,气锁器,行星给料器,锁气给料器,锁风喂料器,气锁,锁风喂料机,旋转排料阀,星(形)型旋转阀,Airlock,RotaryFeeder。不论名称的命名是怎样,上述下料阀的结构与工作原理都是相同的;旋转下料阀体内部有多个叶片的转子,上部料仓的物料靠自重落下填充在叶片间的空隙中,物料随转子的旋转在下部料口卸出。因转子叶片间的空间是均匀一致的,转子转速既可以是恒速的,也可以是变速的,所以旋转下料阀被广泛的应用在环保、冶金、化工、粮食、水泥、筑路、等行业的粉状、颗粒状物料的卸料、供料和计量、配料的场合,更值得一提的是,随着微电脑技术的发展,各行业对粉状和颗粒状物料的实时供给需求不断增长,旋转下料阀与变频、调速装置的结合成为实时供料的最理想方案。

星形给料机的型号:

(一) 普通型 代号J表示

星形给料机的上、下法兰口基本是方形或圆形,也可以由用户选定,普通型一般适用于无风力压力。

(二)耐磨损叶轮 代号N表示

该型旋转下料阀的特点是转子叶片的端部用特殊耐磨材料制成,能保证叶片端部与壳内壁有良好接触,并且磨损后可方便地调节叶片端部,使其仍然与壳体内壁保持良好接触,如果用封闭型的转子具有更好的锁气性能,耐磨损型主要适用琢磨性能较强的物料。

(三)耐高温型 代号H表示

它所输送物料的温度可达280℃,两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触。

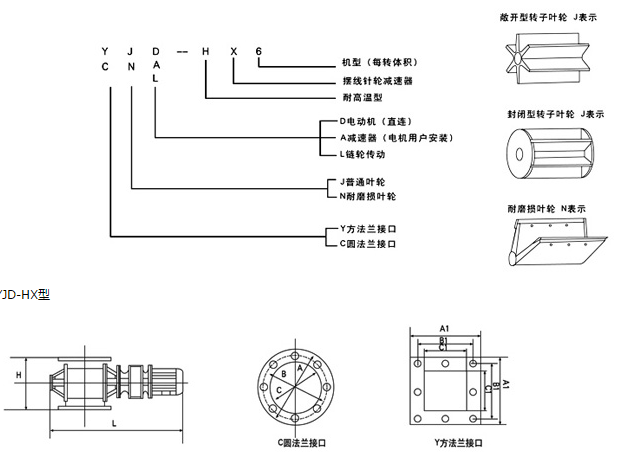

旋转下料阀型号含义:

星形给料机内部结构


锁气阀

我公司多年生产制造旋转下料阀,不断改进研究各种形式旋转下料阀优长之处,并吸收消化国外锁气阀的先进技术,研发出新一代锁气阀,加工

更精细,各部件气密性好,非常适用于正、负压气力输送系统,脉冲除尘设备等气密性要求较高的环境;其在常压下的供料,运转能力也有进

一步的提高,因此它是通用旋转下料阀的一个发展型。

锁气阀用在气力输送系统中,对于正压输送系统或负压输送系统,锁气阀可以均匀连续地向输送管供料,以保证气力输送管内的气、固体比较稳

定,使气力输送能正常工作。同时,又能将锁气阀的上、下部气压隔断,起到锁气、锁风作用。因此,锁气阀是气力输送系统中常用的重要部件。

主要技术参数:

型号
每转体积
安装连接尺寸
A
B
C
A1
B1
C1
a
D
P
D1
H
L
孔直径
2型
2立升/转
Ф240
Ф200
Ф150
240×240
200
150×150
30
25
8
28
240
425
8-Ф11
4型
4立升/转
Ф280
Ф240
Ф180
270×270
230
180×180
40
30
8
33
280
510
8-Ф11
6型
6立升/转
Ф300
Ф260
Ф200
290×290
250
200×200
40
30
8
33
300
530
8-Ф11
8型
8立升/转
Ф320
Ф280
Ф220
310×310
270
220×220
40
30
8
33
320
550
8-Ф11
10型
10立升/转
Ф340
Ф300
Ф240
330×330
290
240×240
55
35
10
39
340
580
8-Ф13
12型
12立升/转
Ф360
Ф320
Ф260
350×350
310
260×260
55
35
10
39
360
600
8-Ф17
14型
14立升/转
Ф380
Ф340
Ф280
370×370
330
280×280
55
35
10
39
380
620
8-Ф17
16型
16立升/转
Ф400
Ф360
Ф300
400×400
350
300×300
55
40
12
44
400
640
8-Ф17
18型
18立升/转
Ф420
Ф380
Ф320
420×420
370
320×320
55
40
12
44
420
660
8-Ф17
20型
20立升/转
Ф440
Ф400
Ф340
440×440
390
340×340
55
40
12
44
440
680
8-Ф17
26型
26立升/转
Ф500
Ф460
Ф400
510×510
450
400×400
55
40
12
44
520
740
12-Ф17
30型
30立升/转
Ф560
Ф500
Ф440
550×550
485
440×440
65
50
16
56
550
780
12-Ф17
40型
40立升/转
Ф620
Ф558
Ф500
620×620
558
500×500
65
50
16
58
620
850
12-Ф17
50型
50立升/转
Ф650
Ф600
Ф540
650×650
600
540×540
65
50
16
56
650
890
12-Ф17

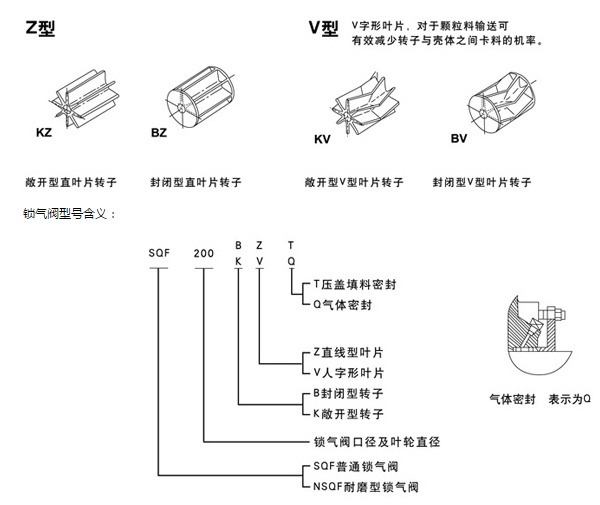

星形给料内部转子分类


购买星形给料机时,请提供以下信息:

1、是实时供料,全量供料,还是气锁;

2、供料量kg/h:

下料阀供料能力计算方法:

W(m3/h)=V(l/rev.)×N(rpm)×60×η(%)/1000

W:卸料量(m3/H)

V:转子的容量(l/rev)

N:转子的速度(rpm)

η:物料的充填率≤100%

物料充填率选取:

颗粒状物料:η≈0.6-0.9

粉状物料:η≈0.5-0.8

以上填充率仅作参考,对于一些特殊的物料,建议在实际运作后测出。

3、输送物料的性能、名称、粒度、堆积密度、温度、含水率、安息角;

4、输送气体名称及下料阀上、下法兰间的压力差。

5、法兰的规格。
